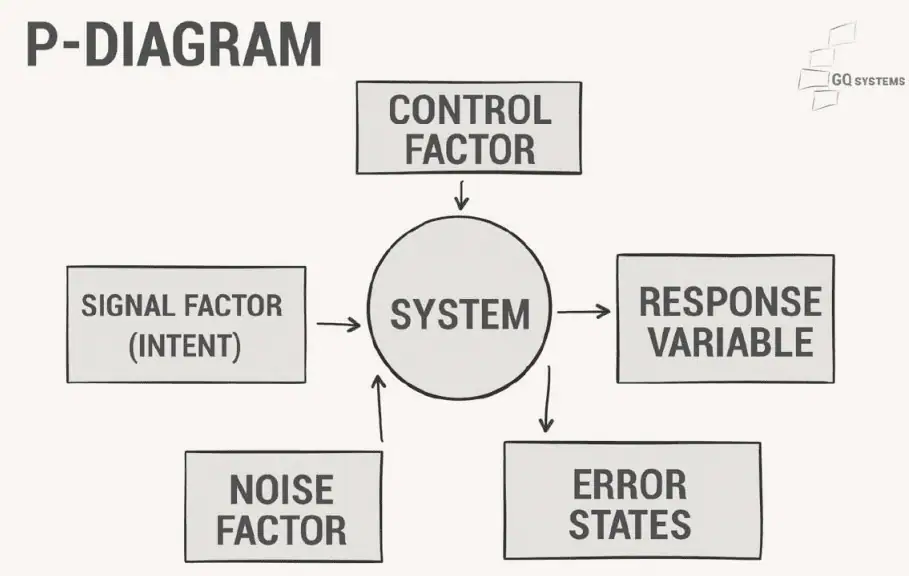

Mi a P-diagram?
A P-diagram minden fejlesztési projekthez szükséges eszköz. Támogatja a jobb döntéshozatalt, elősegíti a rendszerszintű gondolkodást, és megalapozza a robusztus tervezési elemzést, különösen, ha olyan eszközökkel együtt használják, mint az FMEA. A P-diagram a fejlesztési hatókör kompakt meghatározásának módja. Először azonosítják a tervezési koncepcióhoz kapcsolódó jelet (bemenet) és választ (kimenet).
A P-diagram hasznos eszköz az ötletelésben és a dokumentálásban:
- Jeltényezők / a termék tervezésén keresztül történő átvezetés
- Válaszváltozó vagy ideális függvény / ez a jeltényező kimenete
- Ellenőrző tényezők / tervezés, anyagok, folyamatok
- Zajtényezők / ezeket nem lehet ellenőrizni, környezeti tényezők, ügyfélhasználat, más rendszerekkel való kapcsolódási pontok, idővel történő romlás, darabonkénti eltérések, többek között.
- Hibaállapotok / a meghibásodási módok
Töltse le e-könyvünket
Töltse le ingyenes e-könyvünket, hogy megtudja, hogyan tudja a GQ Interim szakértői vezetői megoldásokkal átalakítani vállalkozását!
Miért fontos?
Ez a diagram azon a koncepción alapul, hogy a 100%-os bemeneti jelet az ideális funkció 100%-ára alakítja át. Bármely tervezett rendszer elérheti az ideális funkciót, de ehhez szükséges az összes alkalmazott energia hatékony átalakítása a kívánt kimeneti energia létrehozására. A valóságban nem ismerünk ilyen rendszert. Minden rendszer kevésbé hatékony az energia átalakításában, mint 100%-os. Ez a veszteség a nem kívánt funkciók, vagy hibaállapotok létrehozására megy el.
Mikor használjuk?
A P-diagram kidolgozását az FMEA kidolgozásával együtt kell megkezdeni. A P-diagram beépítése a tervezési folyamat korai szakaszában biztosítja, hogy a kritikus döntések meghozatala előtt minden funkcionális kapcsolat, potenciális zajforrás és meghibásodási kockázat világosan érthető legyen. Különösen értékes a koncepciófejlesztés, a rendszerarchitektúra-tervezés és a kockázatértékelési fázisok során, ahol a változók közötti kölcsönhatások vizualizálása robusztusabb és ellenállóbb terveket irányíthat.
A P-diagram használata olyan eszközökkel együtt, mint a tervezési FMEA és a robusztus tervezési módszerek, javítja a csapat képességét a problémák előrejelzésére, a feltételezések dokumentálására és a valós változékonyság proaktív mérnöki kezelésére.

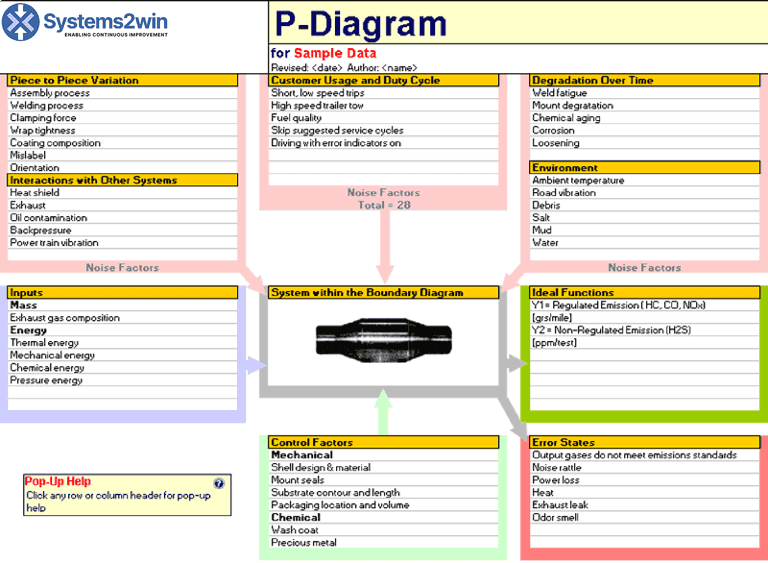

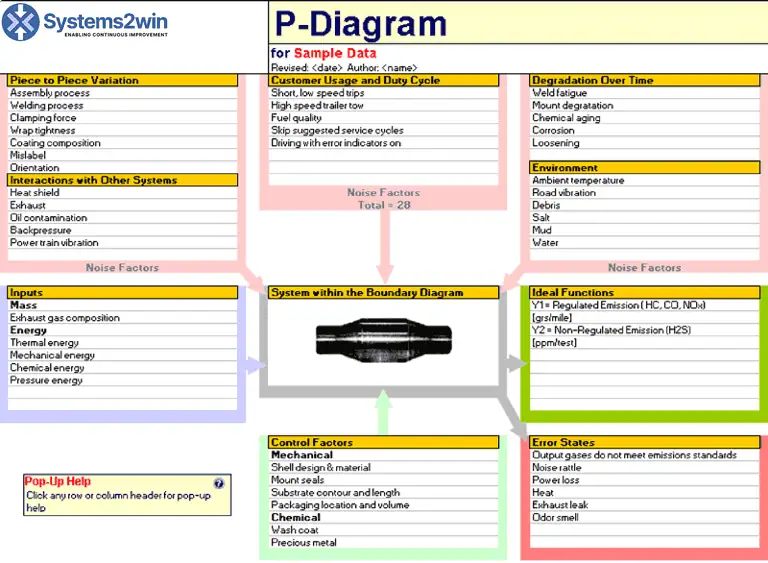

Példa a P-diagramra
A P-diagram használatának előnyei
A P-diagram számos kulcsfontosságú előnnyel rendelkezik, amelyek értékes eszközzé teszik a termékfejlesztési ciklus során:
- Tisztázza a rendszer viselkedését: A P-diagram a bemeneti jelek, az ideális kimenetek és a külső zajtényezők egyértelmű azonosításával segít a csapatoknak jobban megérteni, hogy a rendszer várhatóan hogyan működik normál és szélsőséges körülmények között egyaránt. Ez csökkenti a kétértelműséget, és már a fejlesztés korai szakaszában kiemeli a teljesítményelvárásokat.
- Erősíti a funkcióközi együttműködést: A P-diagram vizuális struktúrája megkönnyíti a mérnöki, tervezési, minőségügyi és gyártási csapatok számára a kommunikációt és a rendszer kulcsfontosságú jellemzőinek összehangolását. A részlegek közötti döntéshozatal közös hivatkozási pontjává válik.
- Támogatja a robusztus kialakítást: A P-diagram olyan módszerekkel kombinálva, mint az FMEA és a Taguchi-féle robusztus tervezési technikák, alapként szolgál a lehetséges variációs források azonosításához és a hatásukat minimalizáló tervezési stratégiák végrehajtásához.
- Elősegíti a kiváltó okok elemzését: A P-diagram segít nyomon követni a változók közötti utakat, így könnyebben elkülöníthetők a teljesítménycsökkenés vagy a rendszerhibák okai.
Mivel a P-diagram egyszerre nyújt áttekinthetőséget és struktúrát, kritikus szerepet játszik a megbízható, hatékony és nagy teljesítményű rendszerek tervezésében – különösen azokban az iparágakban, ahol a minőség és a következetesség nem képezi vita tárgyát.
Következtetés
A P-diagram kritikus szerepet játszik a megbízható, nagy teljesítményű rendszerek fejlesztésében, mivel megragadja a termék működésének és a környezetére való reagálásának teljes komplexitását. A jelbemenetek, az ideális válaszok, a vezérlési paraméterek és a zajváltozók szisztematikus azonosításával a mérnöki csapatok jobban előre láthatják a hibamódokat, és rugalmasabb megoldásokat tervezhetnek. Ha a P-diagramot a fejlesztési folyamat korai szakaszában integrálják, az nemcsak a kockázatcsökkentést és a minőség javítását támogatja, hanem a funkcionalitáson átívelő csapatokat is összehangolja a rendszer működésének közös megértése körül.
